雙列短圓柱滾子軸承

圓柱滾子軸承主要分為N10系列和NN30系列兩種結構系列。N10系列單列圓柱滾子軸承通常作為要求承載能力大的機床主軸游動端的支承軸NN30系列雙列圓柱滾子軸承是機床主軸最常用的軸承，該類軸承能承受較大的徑向負荷，由于內、外圈可分離而不能承受軸向載荷允許軸承游動，因而在機床上常與雙向推力角接觸軸承、角接觸球軸承、圓錐滾子軸承、推力球軸承組合使用，構成機床主軸的支承。圓柱滾子軸承主要分為N10系列和NN30系列兩種結構系列。N10系列單列圓柱滾子軸承通常作為要求承載能力大的機床主軸游動端的支承軸承 NN30系列雙列圓柱滾子軸承是機床主軸最常用的軸承，該類軸承能承受較大的徑向負荷，由于內、外圈可分離而不能承受軸向載荷允許軸承游動，因而在機床上常與雙向推力角接觸軸承、角接觸球軸承、圓錐滾子軸承、推力球軸承組合使用，構成機床主軸的支承。

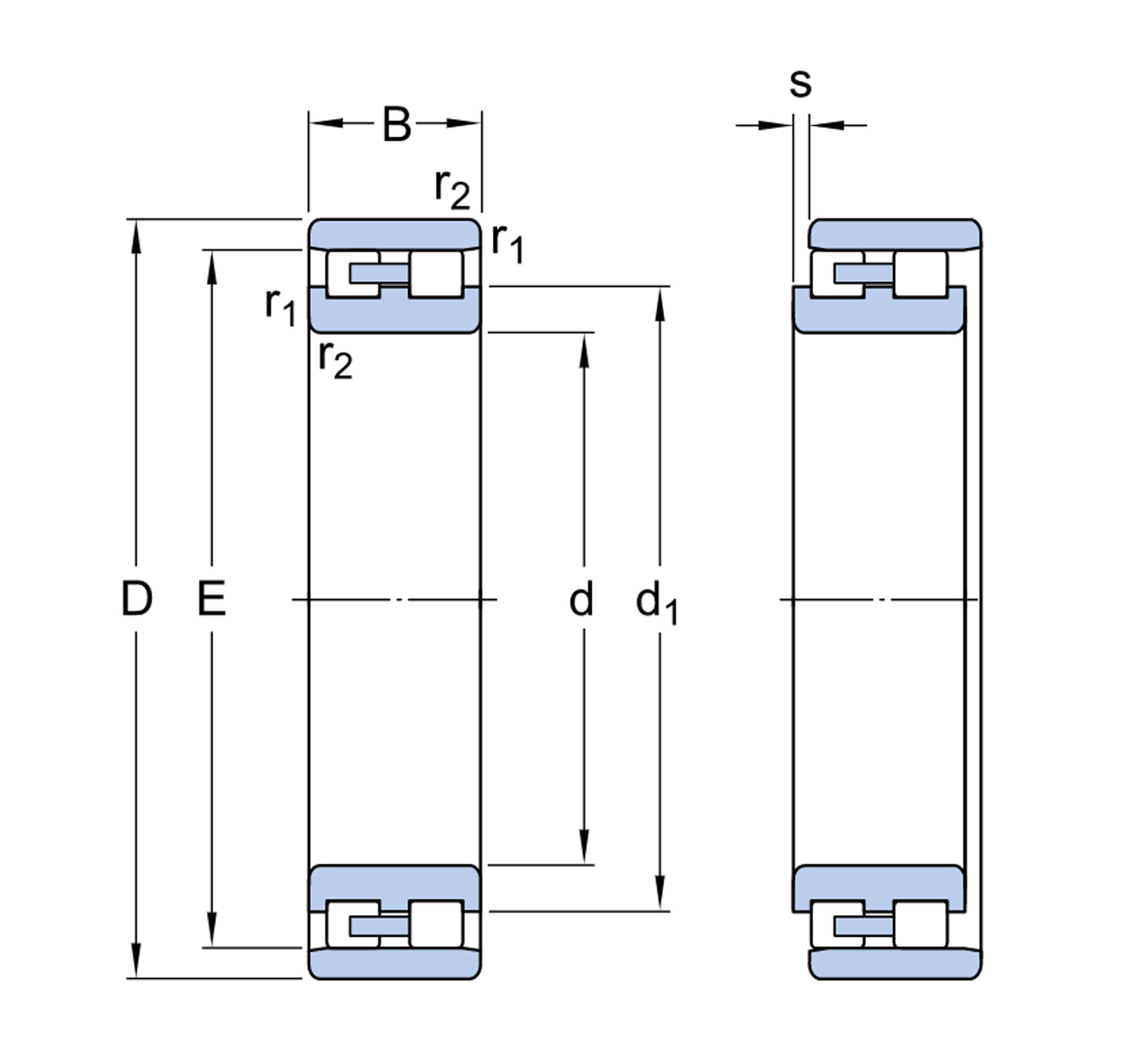

軸承Bearings	尺寸 Demensions							轉速 RPM		剛度 stiffness		重量Weight
	d	D	b	Rmin	E	n	s	Oil	Lub	Rr	Ra	≈
	Mm							KN		r/min		Kg
NN3006K	30	55	19	1	48.5	4.8	1.4	29	34	16000	19000	0.19
NN3007K	35	62	20	1	55	4.8	1.4	35.5	44	14000	17000	0.25
NN3008K	40	68	21	1	61	4.8	1.4	45	58.5	12000	15000	0.31
NN3009K	45	75	23	1	67.5	4.8	1.7	54	72	11000	14000	0.4
NN3010K	50	80	23	1	72.5	4.8	1.7	57	80	10000	13000	0.41
NN3011K	55	90	26	1.1	81	4.8	1.9	72	100	9000	11000	0.65
NN3012K	60	95	26	1.1	86.1	4.8	1.9	75	110	8500	10000	0.67
NN3013K	65	100	26	1.1	91	4.8	1.9	76.5	116	8000	9500	0.74
NN3014K	70	110	30	1.1	100	6.5	2.3	98	150	7000	8500	1.07
NN3015K	75	115	30	1.1	105	6.5	2.3	100	156	6700	8000	1.13
NN3016K	80	125	34	1.1	113	6.5	2.5	120	186	6300	7500	1.56
NN3017K	85	130	34	1.1	118	6.5	2.5	125	200	6000	7000	1.64
NN3018K	90	140	37	1.5	127	6.5	2.5	140	225	5600	6700	2.13
NN3019K	95	145	37	1.5	132	6.5	2.5	143	236	5300	6300	2.23
NN3020K	100	150	37	1.5	137	6.5	2.5	146	245	5300	6300	2.32
NN3021K	105	160	41	2	146	6.5	2.6	190	310	4800	5600	2.96
NN3022K	110	170	45	2	155	6.5	2.8	220	360	4500	5300	3.76
NN3024K	120	180	46	2	165	6.5	3.1	232	390	4300	5000	4.1
NN3026K	130	200	52	2	182	9.5	3.3	290	500	3800	4500	6.04
NN3028K	140	210	53	2	192	9.5	3.3	300	520	3600	4300	6.48
NN3030K	150	225	56	2.1	206	9.5	3.7	335	585	3400	4000	7.88
NN3032K	160	240	60	2.1	219	9.5	4.2	375	670	3200	3800	9.57
NN3034K	170	260	67	2.1	236	9.5	4.5	450	800	3000	3600	13
NN3036K	180	280	74	2.1	255	12.2	4.8	570	1000	2800	3400	17
NN3038K	190	290	75	2.1	265	12.2	4.8	585	1040	2600	3200	18
NN3040K	200	310	82	2.1	282	12.2	5.3	655	1200	2400	3000	23
NN3044K	220	340	90	3	310	15	5.5	800	1460	2200	2800	32.9
NN3048K	240	360	92	3	330	15	6	850	1560	2000	2600	36
NN3052K	260	400	104	4	364	15	6.5	1060	2000	1900	2400	48
